Буровая установка B10
Описание

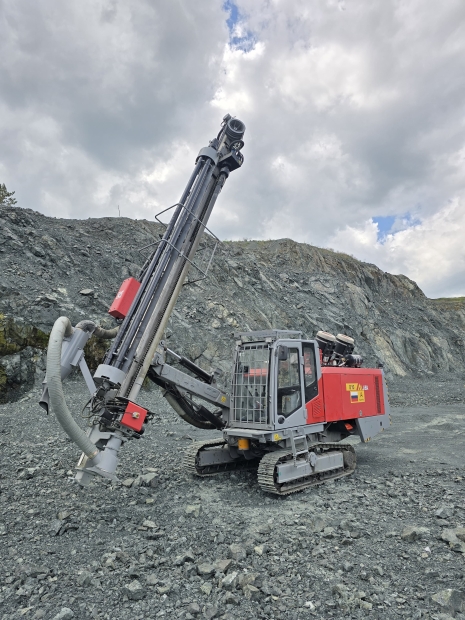

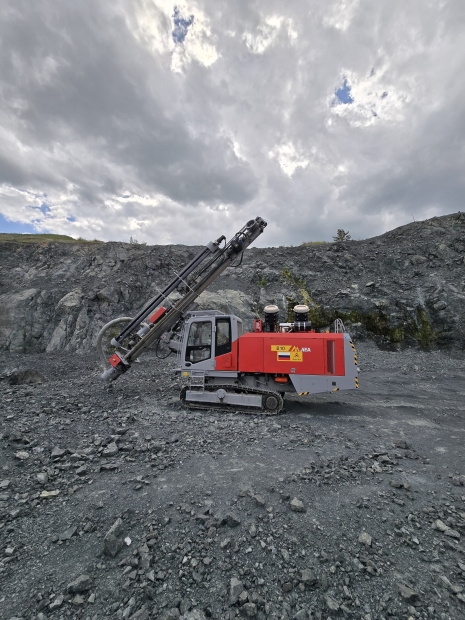

APEKS B10 – гидравлический буровой станок с двигателем Cummins, 5-метровой штангой 102 мм и компрессором Ingersoll Rand 21 бар на борту.
- Самый низкий расход топлива на метр бурения

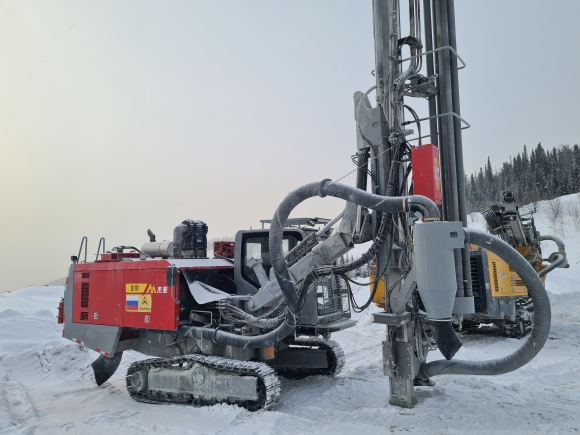

- Арктический пакет и теплая кабина
- Широкий диапазон бурения от 110 до 171 мм
- 2 года гарантии (*на компрессор)
- Ключевые комплектующие Европа и США
- Запуск и обучение машинистов бесплатно
- В габаритах по ширине и высоте!
Буровой станок Apeks B10 создан на заводе Atlas Copco GIA на основе нашего опыта и по чертежам известных буровых марок и моделей буровых станков шведского, американского производства, таких как Atlas Copco Roc L6, Roc F6, Epiroc FlexiROC D50, PowerRoc D50, Sandvik D500, Sandvik Di550, Ingersoll Rand CM 760D. Также при создании был изучен опыт эксплуатации машин Kaishan KT 12, Kaishan KT 11, PowerROC D50, JK Drilling JK 810, Zhigao Zega 460, Sunward SWD и многих других.
Основные компоненты – европейских и американских
производителей, таких как Ingersoll Rand, Epec, Cummins, Permco, QT, LKC
HYDRAULIC и других.
Технические характеристики
Глубина бурения
30 м.
Буровая штанга
102*5000 мм.
Диапазон бурения
110-171 мм.
Двигатель
Cummins
Модель
QSC8.9-360-32
Мощность двигателя
294 кВт.
Рабочее давление
21 бар
Расход воздуха
23 м3
Крутящий момент Нм
3300
Ход подачи, мм
5780
Количество штанг
7+1
Вес
17,5 тн.
Размер (Д*Ш*В)
9300*2510*3800
Сравнительная характеристика популярных моделей буровых станков:
| Буровые станки | APEKS B10 | ZEGA 460 | EPIROC PowerROC D50 | JK Drilling JK 810 | Kaishan KT12 | |
|---|---|---|---|---|---|---|
| Характеристики | Подача – цепь Податчик – алюминий | Подача – цилиндр Податчик — сталь | Подача – цепь Податчик — алюминий | Подача – цепь Податчик — алюминий | Подача –цепь Податчик — сталь | |
| Доп. характеристики | Компрессор – гарантия 2 года Зимний пакет включен в стоимость | |||||
| 1 | Рекомендуемый диапазон бурения, мм | 110-171 | 110-165 | 110-152 | 110 – 152 | 110 – 152 |
| 2 | Пневмоударник, дюйм | 5; 6 | 4,5,6 | 4,5,6 | 4;5 | 4;5 |
| 3 | Твердость породы | 6-20 | 6-20 | 6-20 | 6-20 | 6-20 |
| 4 | Подача штанг | Автоматическая | ||||
| 5 | Диаметр буровой штанги, мм | 102 | 102 | 89 | 89 | 89 |
| 6 | Длина буровой штанги, метр | 5 | 5 | 5 | 4 | 4 |
| 7 | Количество штанг | 6+1 | 6+1 | 6+1 | 5+1 | 5+1 |
| 8 | Глубина бурения, м | 35 | 35 | 35 | 24 | 24 |
| 9 | Вращатель | 2 мотора | 1 мотор | 1 мотор | 2 мотора | 1 мотор |
| 10 | Компрессор | Boss по лицензии Ingersoll Rand | Zhigao | Wuxi AC | Liuzhou AC | Kaishan |
| 11 | Рабочее давление, бар | 21 | 21 | 21 | 19 | 19 |
| 12 | Расход воздуха, м3/мин | 23 | 19 | 19 | 20 | 20 |
| 13 | Модель дизельного двигателя | Cummins-Tier3 QSC8.9-360-32 | Cummins-Tier3 QSC8.9-360-30 | Cummins-Tier3 QSC8.9-360-30 | Cummins QS8,9-360-30 | Cummins QS8,9-360-30 |
| 14 | Мощность двигателя кВт/об/мин | 294/1900 | 264/2100 | 264/2100 | 264/1900 | 264/1900 |
| 15 | Скорость передвижения | 1,8, 3,6 км/ч (2 режима) | 1,6, 3км/ч (2 режима) | 1,6, 3км/ч (2 режима) | 2, 3км/ч | 2, 3км/ч |
| 16 | Преодолеваемый подъем | 25 | 20 | 25 | 20 | 20 |
| 17 | Дорожный просвет, мм | 420 | 400 | 400 | 400 | 300 |
| 18 | Основной гидронасос | Permco | Danfoss | Danfoss | Permco | Kaishan |
| 19 | Крутящий момент, Нм | 3800/6400 | 4435 | 3400 | 2400 | 2400 |
| 20 | Скорость вращения шпинделя | 0-120 | 0-105 | 0-105 | 0-70 | 0-100 |
| 21 | Макс. Сила подачи, кН | 30 | 15 | 12 | 12 | 12 |
| 22 | Макс. Сила поъема, кН | 35 | 31 | 23 | 18 | 18 |
| 23 | Ход подачи, мм | 5780 | 5600 | 5600 | 5500 | 5500 |
| 24 | Угол стабилизации | 10 | 10 | 10 | 10 | 10 |
| 25 | Пылеулавливатель | Сухой или влажный | Сухой | Сухой | Сухой | Сухой |
| 26 | Габариты транспортные ДхШхВ, мм | 9300 х 2510 x 3800 | 11500 х 2700 х 3560 | 11000 х 2700 х 3560 | 900 х 2800 х 3560 | 12000 х 2850 х 3260 |
| 27 | Вес КГ | 17500 | 20000 | 19000 | 17000 | 17600 |
| 28 | Объем топливного бака, л | 700 | 780 | 880 | 750 | 750 |
